【机床】超大型卧式加工中心FH1600SW5i推出~同级别中最大的工件尺寸~

来源:丰田工机(大连) 发布日期:2015-12-07 10:13

捷太格特(JTEKT)在原有的适用于加工农建机、能源、发电机、航空飞机等领域大型量产零部件的卧式加工中心FH1250SX/FH1250SW的基础上,加大开发出了可以称得上是同级别设备中可承载工件尺寸最大的 “ 超大型卧式加工中心FH1600SW5i ” 。

以前,大型的零部件都是使用龙门式加工中心和卧式镗铣床来进行大直径深孔加工和镗铣加工。

本机型的开发,通过卧式加工中心的托盘交换功能和高速、高刚性套筒主轴的搭载,实现了大型零部件的高效率生产。并且,以前要通过龙门式加工中心和卧式镗铣床2台设备实现的加工,现在通过一台设备就能够将2个工序集约,这样一来不仅削减了工装时间提高了生产效率还达到了一次装夹提高加工精度的目的。

伴随着超大型卧式加工中心FH1600SW5i投入市场,期待着捷太格特(JTEKT)产品在日本及海外地区大型零部件加工领域的销售进一步加强。

1.主要特点
① 同级别※最大的可承载工件尺寸(可以加工超过级别※尺寸的工件)
    · 可以承载回转直径φ3200mm、高度2200mm、重量8000kg的工件
    · 通过同级别※最长的X轴移动量(3000mm)和套筒轴(W轴:750mm)、可以实现大范围的加工
 ※同级别指1600mm托盘尺寸的线轨卧式加工中心

②提高了各功能的切削能力

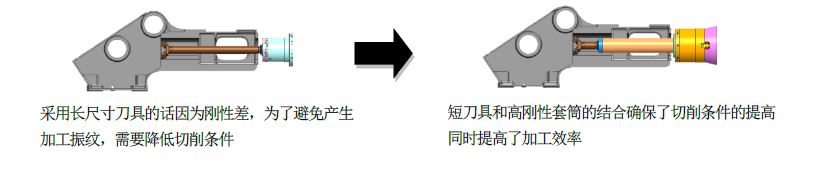

   (1)高刚性套筒主轴
    · φ150mm的大直径套筒、套筒主轴的移动(W轴)采用了双丝杆驱动结构,加强了W轴进给刚性的同时,也实现了稳定的切削能力。
    · 主轴重要的轴承部件,采用了本公司轴承事业本部协作开发的大直径高刚性轴承,实现了刚性的提高
    · 套筒主轴的采用实现了对工件内部加工部位的接近性提高

   (2)高刚性床身结构
    · Y、Z轴采用了双丝杆驱动结构,抑制了加工时的摇动和振动,实现了稳定的加工
    · X、Y、Z轴采用大直径滚珠丝杆和大型滚柱导轨,提高各轴进给刚性的同时也实现了比原来机型更快的进给速度

2.设备规格
主要设备规格


进给
X轴移动量 mm 3000
Y轴移动量 mm 1900
Z轴移动量 mm 2100
W轴移动量 mm 750
快速进给速度 m/min 35/40/40/20(X/Y/Z/W)
托盘尺寸 mm 1600×1250

工件限制
回转直径 mm φ3200
高度 mm 2200
重量 kg 8000

主轴
主轴转速 min-1 10~4000
主轴功率 kW 55(25%ED)/37(15分/连续)
W轴套筒直径 mm φ150
尺寸 宽度X纵深 mm 10100×14600
