【机床】CNC外圆磨床 e500G开始销售

来源:JTEKT 发布日期:2016-04-19 11:03

捷太格特(JTEKT)开发的最适合小型轴类部件量产加工的CNC外圆磨床 e500G,于4月11日~12日在刈谷总部召开了新品发布会,并开始销售。

1.开发概要
捷太格特(JTEKT)的主要客户为汽车制造商、家电制造商、一般产业机械制造商等直面全球严峻的成本和品质竞争的商家。在这种情况下,要求磨床具有更可靠的加工精度及低成本和高生产性能。并且对缩短产品生命周期,设备柔性的多样化等需求更高。应对需求,我们开发了最适合小型轴类部件量产加工的CNC外圆磨床e500G。

2.产品特点
①稳定的磨削精度
・作为磨床心脏的砂轮轴采用动静压结合的混合型“TOYODA STAT BEARING®”。 无金属接触无摩擦,寿命长。其重要特征是能通过高刚性和低衰减性实现的高回转精度,自1960年我公司开发以来,一直是TOYODA磨床高精度的支柱。

②业界最短加工节拍

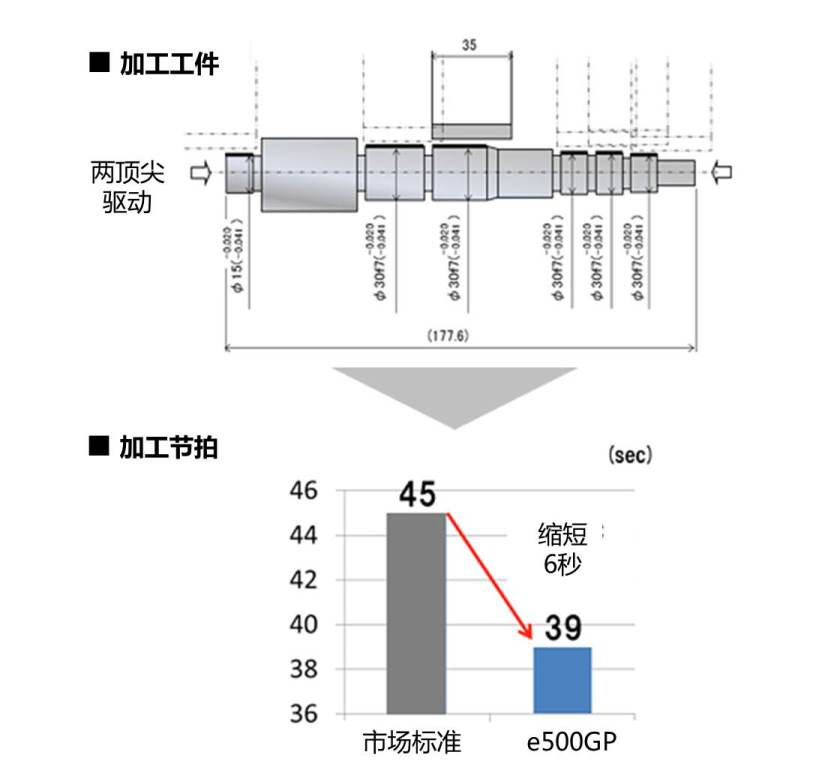

・通过提高砂轮台、工作台的快速进给速度,实现业界最短加工节拍※。(CBN砂轮规格、两顶尖驱动、线速度80M规格的加工事例)※我司调查数据

③业界最小占地空间

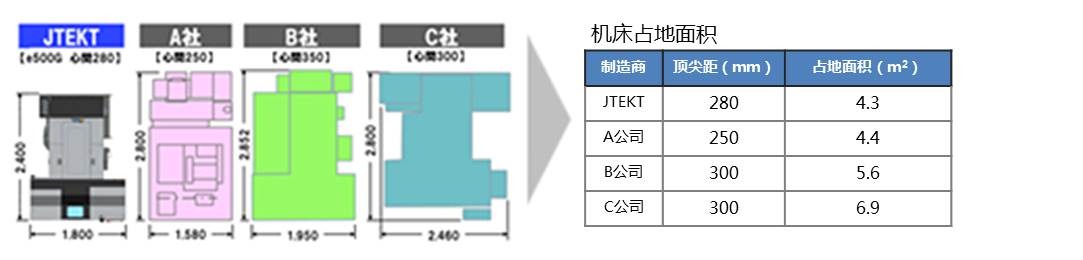

・设备尺寸为宽1,800mm, 纵深2,400mm  实现业界最小※占地空间。特别是设备两侧保留了砂轮交换等维修空间,兼顾省空间和维修性。 ※我司调查数据


④无需换型(选配)
・配备了通过两侧顶尖摩擦力驱动工件的两侧驱动主轴台。从而达到了无需驱动块即可完成外径的全段磨削的效果。特别是通过自动顶尖距调整功能,可自动对应长度不同的工件,实现了长度不同工件的无需换型直接加工。

⑤采用CBN砂轮提高生产性能(选配)

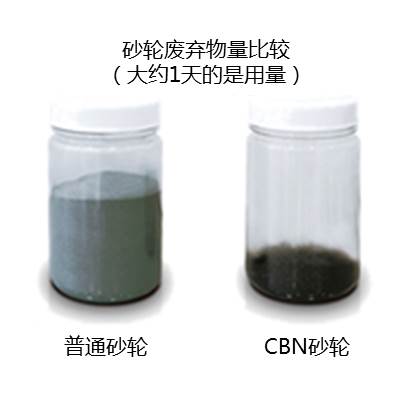

・通过采用CBN砂轮、不仅延长了修整(砂轮修整)间隔,同时实现了稳定的尺寸精度和表面光洁度,提高了生产性能。

⑥操作简单
・操作按钮图标化,不分语言,采用大家都认识的图标。文字显示和图标显示切换简单,作为可对应IoE的可视化系统,可时时对电流・位置・速度等数据进行抽样。  通过与正常数值的对比,有效地早期发现设备的异常情况。

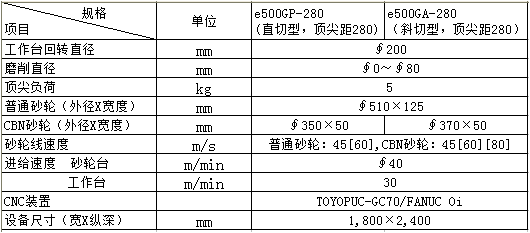

3.设备规格

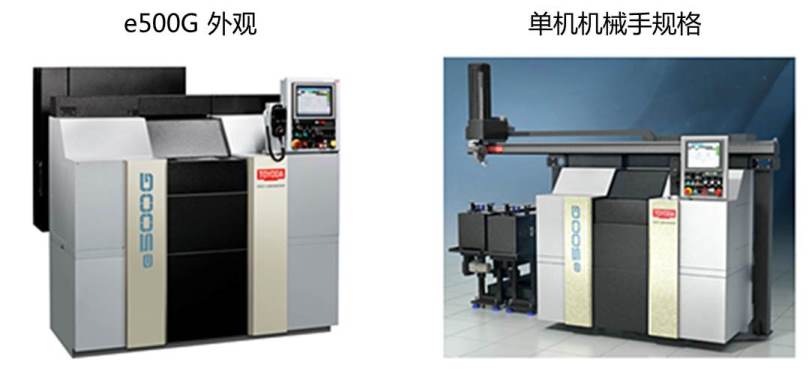

4.产品外观
