【机床】高精度外圆磨床GL4P-100SⅢ升级版正式开始销售
来源：JTEKT 发布日期：2013-11-28 15:08
捷太格特（JTEKT）开发了能实现高精度加工的高精度外圆磨床GL4P-100SⅢ升级版，并在2013年11月20～22日举办的“捷太格特2013技术展”上展出，宣布开始销售。
1、开发概要
近年，在表面品质及精度要求高的产品领域，其要求越来越高。为了满足客户需求，开发了采用能够抑制热变形及振动的技术的高精度外圆磨床。
2、该设备的特长
①即使首次加工也十分稳定的加工精度-热变位较小化的构造
· 对砂轮台主体、主轴台、电机等发热部分进行冷却，控制热变形。
· 未受热的尺寸稳定，不需要补偿。
②活用大修技术的防振动技术-高品质磨削-
· 通过控制电机内部部件的动平衡，实现高精度少振动的旋转。由此，减少了约70%的砂轮台振动，达到了高品质的磨削加工面（镜面加工）。
③搭载高精度部件加工用冷却液装置※１（选配选择）
· 能够去除之前无法去除的细微淤泥（切屑），给设备提供清洁的冷却液
· 使用高清洁度的冷却液，实现有高精度（表面品质）要求部件的磨削加工。
※1：高精度部件磨削用冷却液装置通过使用无过滤网的过滤装置，确保了过滤精度的稳定，不会再过滤器滤芯内产生废弃物，并实现5ppm※２的高清洁度。（因未使用过滤网，则不会有网眼堵塞，更换过滤网作业的产生）比起带过滤网的配置来说，能够降低运行成本，缩小占地面积。
※2：5ppm=5mg/L(1L液体中存在的淤泥的重量)
3、设备规格
4、设备外观
返回
1、开发概要
近年，在表面品质及精度要求高的产品领域，其要求越来越高。为了满足客户需求，开发了采用能够抑制热变形及振动的技术的高精度外圆磨床。
2、该设备的特长
①即使首次加工也十分稳定的加工精度-热变位较小化的构造
· 对砂轮台主体、主轴台、电机等发热部分进行冷却，控制热变形。
· 未受热的尺寸稳定，不需要补偿。
②活用大修技术的防振动技术-高品质磨削-
· 通过控制电机内部部件的动平衡，实现高精度少振动的旋转。由此，减少了约70%的砂轮台振动，达到了高品质的磨削加工面（镜面加工）。
③搭载高精度部件加工用冷却液装置※１（选配选择）
· 能够去除之前无法去除的细微淤泥（切屑），给设备提供清洁的冷却液
· 使用高清洁度的冷却液，实现有高精度（表面品质）要求部件的磨削加工。
※1：高精度部件磨削用冷却液装置通过使用无过滤网的过滤装置，确保了过滤精度的稳定，不会再过滤器滤芯内产生废弃物，并实现5ppm※２的高清洁度。（因未使用过滤网，则不会有网眼堵塞，更换过滤网作业的产生）比起带过滤网的配置来说，能够降低运行成本，缩小占地面积。
※2：5ppm=5mg/L(1L液体中存在的淤泥的重量)
3、设备规格
| 项目 | 单位 | GL4A-SⅢ （斜切型） | GL4P-SⅢ（直切型） |
| 工作台上跳动 | mm | φ250 | |
| 顶尖距 | mm | 500/1,000/1,500 | 500/1,000/1,500 |
| 磨削直径 | mm | φ0～φ300 | |
| 砂轮（外径×内径） | mm | φ405×φ127 | φ405×φ127 |
| 砂轮线速度 | m/s | 30 | |
| 砂轮台较小设置的单位 | mm | φ0.0001 | |
| 砂轮轴电机 | kW | 3.7 | |
| 净重 | kg | 4,000/5,000/6,000 | 4,000/5,000/6,000 |

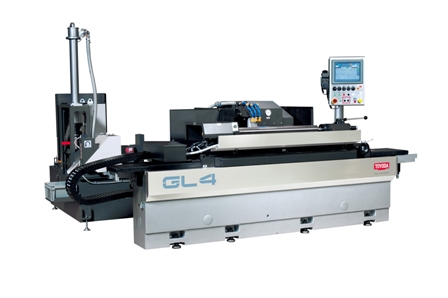

4、设备外观
