【机床】卧式加工中心FH630SX-i正式开始销售

来源:JTEKT 发布日期:2013-11-28 14:56

捷太格特(JTEKT)开发出适合汽车、飞机、农机工程机械、能源相关的铁、铸件中型部件加工的设备“卧式加工中心FH630SX-i”,并在2013年11月20日~22日举办的“捷太格特 2013技术展”上展出并开始销售。



1开发概要
在最近的中型部件加工中,加工对象工件的大型化与由此带来的对能实现高能效加工设备的需要都变高。本机型是在加工中心核心销售机型FH630SX(已有机型)的基础上,为了满足客户的需要,达到进一步提高市场竞争力目标的背景下开发出来的。

2设备的特长
  ①加工范围
   · 为了能够加工更大的工件,大幅地扩大了工件跳动、高度以及托盘的载重。
     (工件跳动:φ1,000mm→1,170mm、工件高度:1,000mm→1,250mm、托盘载重:800kg→1,500kg)
   · 并且考虑到大型工件延长了各轴的行程。
   (X轴:1,000mm→1,050mm、Y轴:800mm→900mm、Z轴:850mm→1,050mm)

  ②高生产性
   · 在高扭矩主轴下洗面加工效率1,250 cm3/min。
   · 能完全发挥主轴台性能的工作台
   (Y、Z双滚珠丝杠驱动、高刚性驱动单元、高级铸铁3点支撑床身、采用FCD600立柱)
   · 为了在即使使用相对较短的工具也能实现高能效的加工,缩短了主轴端面~工作台中心的距离150mm
   (主轴端面~工作台中心的距离:200mm~1,050mm→50mm~1,100mm)
   · X、Y、Z轴的加速进给速度,达到了60m/min
   · 工具交换时间也是同级别中较短的3.6秒(工具重量:15kg)。

  ③高精度
   · 活用CAE设计出热变形小的立柱(把立柱部分的热变形缩小到原来的1/2)

  ④作业性
   · 把作业人员观察窗开到顶盖部,增加窗打开时的采光性。另外还防止切削液飞散溅到操作人员
   · 易操作的旋转性操作盘
   · 易识别的操作人员观察窗、托盘交换装置窗
   · 把补油处与日常点检部位集合靠近设计

  ⑤保养性
   · 在加工点正下面有配置回收切削的中央沟槽
   · 充分考虑到倾斜角度的机内接油盘
   · 切屑排除能力是以往的2倍

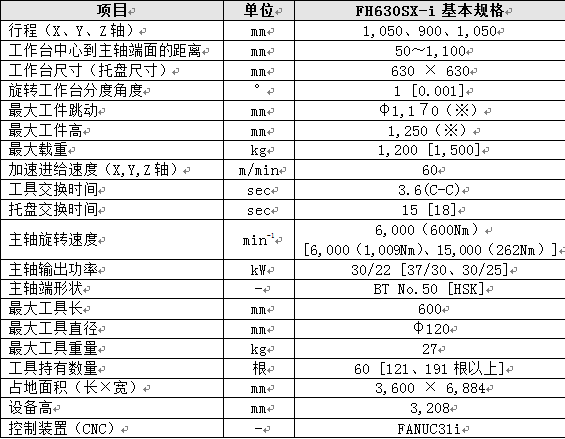

3、设备规格

      [  ]  为选配

※一部分有相应的限制

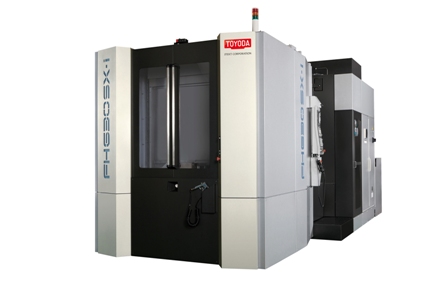

4、设备外观
