【机床】CBN凸轮轴磨床 GC20Mi正式开始销售
来源：JTEKT 发布日期：2013-11-28 15:16
捷太格特（JTEKT）开发了汽车凸轮轴加工用的CBN凸轮轴磨床GC20Mi，并在2013年11月20日～22日举办的“捷太格特2013技术展”上展出并开始销售。
1、开发概要
近年来，来自汽车厂家或凸轮轴专门厂家的，对于高生产性、加工精度安定性，加工面的高品质的越来越高。为了满足客户的需求，作为已有机型GC20M的代替机型，捷太格特（JTEKT）开发出了此款机型。另外，为了满足客户的需求，还与捷太格特（JTEKT）集团关联公司共同开发了CBN砂轮、搬送装置等装置。
2、设备的特长
①高精度、高品味
· 根据床身的热解析设计的不易变形的床身构造。减少整个凸轮尺寸变化（▲约50%），无需尺寸补偿。
· 开发出能抑制加工过程中振动的低振动床身，提高工件表面品质。
②高生产性
· 通过采用能够支持磨削性能的低振动床身和新开发的CBN砂轮『坚韧轮 Vi-F』※１、实现了高效率，缩短了加工节拍（▲约15%）
· 通过与新开发的工件搬送装置【HAKOBOT】的系统化，实现了4秒的高速上下料操作 （上下料时间大约▲30%）。
③信赖性、保养性
· 通过搭载CNC控制装置『TOYOPUC-GC70』提高了安全性与操作性能，
· 并且还搭载了手动轮盘操作时?产品第一次加工时的防撞装置。
※1：CBN砂轮『坚韧轮 Vi-F』（丰田万磨株式会社制）提高了切削能力与寿命的新开发的CBN砂轮。切削能力提高（切削动力▲10％）、寿命提高（2倍）
※2：搬送机器人『HAKOBOT』采用连杆传动装置的搬送装置，即实现了光滑快速的加减速调节，也缩短了上下料时间。升降时机臂上部无伸缩功能，是比较小型的构造，在天井比较低的工厂也可以配置。行走装置是非电缆线链接式信赖性高。
3、设备规格
[ ] 为选配
4、设备外观
返回
1、开发概要
近年来，来自汽车厂家或凸轮轴专门厂家的，对于高生产性、加工精度安定性，加工面的高品质的越来越高。为了满足客户的需求，作为已有机型GC20M的代替机型，捷太格特（JTEKT）开发出了此款机型。另外，为了满足客户的需求，还与捷太格特（JTEKT）集团关联公司共同开发了CBN砂轮、搬送装置等装置。
2、设备的特长
①高精度、高品味
· 根据床身的热解析设计的不易变形的床身构造。减少整个凸轮尺寸变化（▲约50%），无需尺寸补偿。
· 开发出能抑制加工过程中振动的低振动床身，提高工件表面品质。
②高生产性
· 通过采用能够支持磨削性能的低振动床身和新开发的CBN砂轮『坚韧轮 Vi-F』※１、实现了高效率，缩短了加工节拍（▲约15%）
· 通过与新开发的工件搬送装置【HAKOBOT】的系统化，实现了4秒的高速上下料操作 （上下料时间大约▲30%）。
③信赖性、保养性
· 通过搭载CNC控制装置『TOYOPUC-GC70』提高了安全性与操作性能，
· 并且还搭载了手动轮盘操作时?产品第一次加工时的防撞装置。
※1：CBN砂轮『坚韧轮 Vi-F』（丰田万磨株式会社制）提高了切削能力与寿命的新开发的CBN砂轮。切削能力提高（切削动力▲10％）、寿命提高（2倍）
※2：搬送机器人『HAKOBOT』采用连杆传动装置的搬送装置，即实现了光滑快速的加减速调节，也缩短了上下料时间。升降时机臂上部无伸缩功能，是比较小型的构造，在天井比较低的工厂也可以配置。行走装置是非电缆线链接式信赖性高。
3、设备规格
[ ] 为选配
| 项目 | 单位 | GC20Mi-35/63 | |
| 工作台上跳动 | mm | φ320 | |
| 顶尖距 | mm | 350/630 | |
| 磨削直径 | mm | φ10～φ300 | |
|
CBN砂轮 |
外径 | mm | φ350[φ100、φ150] |
| 较大宽 | mm | 20 | |
| 线速度 | m/s |
φ350砂轮:120 [φ100砂轮:60] 〔φ150砂轮：80] |
|
|
砂轮台 |
进给方法 | － | 静压导轨，直线电机 |
| 加速进给速度 | m/min | φ40 | |
| 较小设置单位 | mm | φ0.0001 | |
|
主轴台 |
顶尖 | － | MT No.4 |
| 较大旋转数 | min-1 | 250 | |
| 控制装置 | － | TOYOPUC-GC70 | |

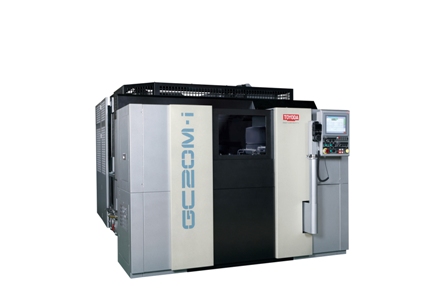

4、设备外观
