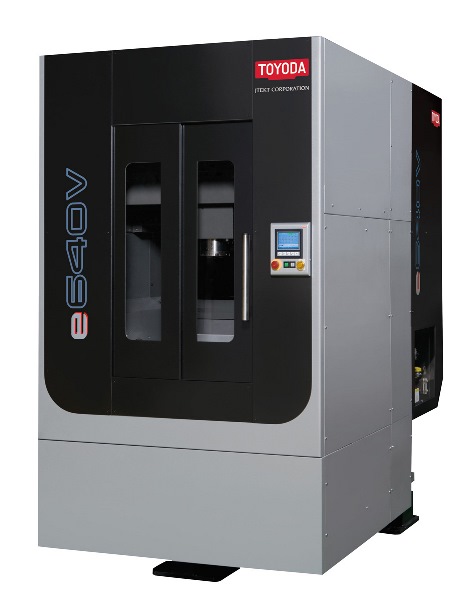

【机床】中国智·造——量产型立式加工单元e640V,适合于铝制工件批量生产的小型加工单元

来源:丰田工机(大连) 发布日期:2016-03-22 11:07

丰田工机(大连)有限公司于3月17日在大连工厂召开了量产型立式加工中心e640V现地化的新产品发表会。

该设备以往是在日本母公司(株式会社捷太格特)制造,短短时间内就赢得了非常出色的市场销售成绩。为了更好地满足中国市场对于该设备的需求,为中国用户提供品质优良、价格合理的设备,提高现地技术和供货效率,丰田工机(大连)有限公司在大连工厂通过现地化部品采购+核心零部件(主轴和数控系统)日本原装进口,结合现地技术人员的方案设计和现地装配和系统集成,真正实现了该机型的现地化生产。在作为中国市场技术和服务窗口的同时,成为捷太格特(JTEKT)在全球第六生产工厂。

该机型适合于组建批量生产线,可为发动机缸体、缸盖、变速箱壳体、阀体等铝制工件,以及铸铁轴类端孔的轻量加工提供完美的解决方案。

在生产线布局的理念上,区别于以往的全部采用卧式加工中心的布局方式,通过立式加工中心(e640V)+卧式加工中心(e500H)的组线方式,使客户的制造成本降幅可达30%。立式+卧式的方案在保证加工刚性、实现加工集约的同时,大幅节省了客户工厂的占地空间和生产线长度。通过丰田工机大连现地化的工装、夹具设计,大大缩短了设计、装配和制造周期,大幅提高了项目对应速度。


1.设备主要特点
 ① 空间尺寸和加工使用率
  · 生产线占地面积 宽1,300mm,纵深2,367mm;
  · 加工使用率(加工面积/设备占地面积);
  · 设备侧面没有维护元件,可实现设备间距毫米化。

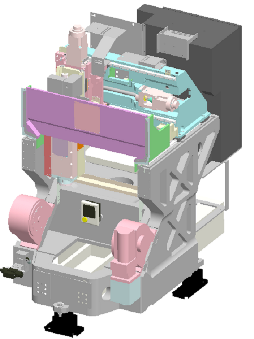

 ② 具有良好平衡性能和刚性的立方体结构(立柱·床身一体式结构,移动单元立体设置),高刚性3点支撑床身

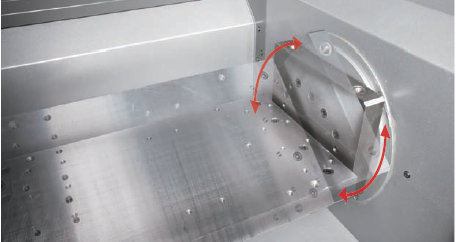

 ③ 标准配置A轴翻转工作台,旋转范围 φ600mm;
  · 可360度的摇篮式翻转工作台,较大限度实现工序集约;
  · 液压夹具接口和供压单元与设备液压站共用,不另外占用空间。


 ④ 易于操作维护的GC70数控系统和SFC可视化操作
  · 标准4英寸的触摸面板,将操作与保全/调整操作完全分工;
  · SFC设备动作循环的可视化更加易于理解,大幅缩短故障查找和程序修改时间


2.设备规格
主要规格


进给
X轴(鞍座左右移动) mm 600
Y轴(鞍座前后移动) mm 500
Z轴(主轴上下移动) mm 400
主轴端面和工作台表面距离 mm 215~615
快速进给速度 m/min 48

工作台
台面尺寸 mm 600×400
高度 mm 800
重量 kg 250

主轴
主轴转速 min-1 50~10,000
主轴功率 kW 11/7.5
主轴端形状   BT No.40
尺寸 宽度X纵深 mm 1300*2,367
